國能江油熱電有限公司2×300MW機組，鍋爐為東方鍋爐DG1025/18.2-II4型亞臨界參數、四角切圓燃燒、自然循環汽包爐。單爐膛∏型露天布置，燃用煙煤，一次中間再熱，平衡通風、固態排渣，全剛架、全懸吊結構，爐頂帶金屬防雨罩。爐膛四角在20.00～28.4米標高處裝有擺動式直流煤粉燃燒器和天然氣燃燒器。爐膛出來的煙氣，流經鍋爐水平煙道、尾部煙道后，分兩路分別進入兩臺回轉式空氣預熱器、靜電除塵器，經過兩臺引風機，通過原煙氣擋板經增壓風機進入脫硫系統，經過煙氣脫硫后成為凈煙氣，再經過凈煙氣擋板排入高度為240米的煙囪；或者煙氣經過引風機，通過煙氣旁路擋板直接排入煙囪。

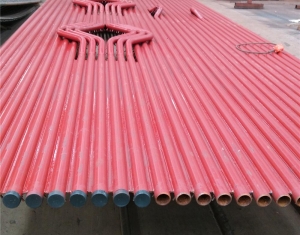

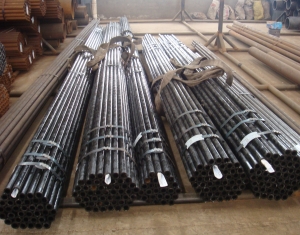

       給水經省煤器加熱后進入鍋筒，與鍋水混合后進入4根集中下降管（Φ508×55，SA-106C），每根集中下降管下端均有分配頭，由分配頭引出74根下水連接管（Φ159×18，20G），將循環水引入水冷壁前、后及兩側下集箱，經水冷壁受熱后變?yōu)槠旌衔镞M(jìn)入水冷壁上集箱，從上集箱由94根汽水連接管（Φ159×18，20G）引入鍋筒前、后兩側，在鍋筒內通過汽水分離裝置進行分離，飽和蒸汽通過連接管進入頂棚過熱器，而飽和水與省煤器來的給水混合物進入下降管再進行循環。汽包位于爐前63.8米標高處，爐膛四周布置膜式水冷壁，各側水冷壁匯入上部聯箱后，整個爐膛四周為全焊膜式水冷壁，爐膛寬度為13335 mm，深度為12829 mm，水冷壁管徑為Φ63.5×7.5mm，材質SA-210C，節距為76.2 mm。管間加焊扁鋼鰭片，整個爐膛共計662根管子，前后墻各174根；兩側墻各157根。水冷壁在熱負荷高的區域采用了內螺紋管，即后墻從標高17800 mm到標高48084 mm之間、兩側墻中間二管屏從標高17800 mm到41700 mm之間，前墻中間二管屏從標高17800 mm到41700 mm之間采用內螺紋管，其余為光管，以保持較高的膜態沸騰裕度，水冷壁前后墻下集箱至頂棚之間距離為54500mm，燃燒器上一次風噴口到大屏過熱器底部距離為4406mm。
